Помосты строительные оцинкованные УЛТ-50 (строительные подмости)
|
|
Только строительные помосты (подмости) завода «УЛТ-Оснастка» имеют оцинкованную поверхность.
Изготовленные из прямоугольных профильных труб, строительные помосты (подмости) удобно хранить
и перевозить в разобранном состоянии. Они занимают мало места и штабель из элементов не
рассыпается. При работе диагональная устойчивость очень высокая. Это коренные отличия от
строительных помостов изготовленных из круглых труб.
|
|
Помост УЛТ-50, Н-1,8 м оцинкованный (подмости)
|
|
Краткие характеристики строительного помоста УЛТ-50:
-стальной;
-оцинкованный;
-передвижной;
-разборный;
-возможность установки на лестничном марше;
|
Характеристика
|
Значение
|
|
Высота
|
1.8 м
|
|
Вес
|
37 кг
|
|
Площадка с люком
|
0.55 м х 1.8 м
|
|
Нагрузка
|
250 кг
|
|
Высота установки площадки
|
от 0.25 м до 1.7 м
|
|
|
|
|
Дополнительные элементы:
Комплект опор для лестниц УЛТ-51
Поручни УЛТ-52
|
|

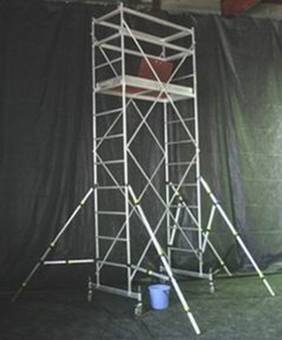

Помост УЛТ-40, Н-3,7 м оцинкованный (подмости)
|
|
Краткие характеристики строительного помоста УЛТ-40:
-стальной;
-оцинкованный;
-передвижной;
-разборный;
-возможность установки на лестничном марше;
-унифицирован с помостом УЛТ-50;
|
Характеристика
|
Значение
|
|
Высота
|
3.7м
|
|
Вес
|
65 кг
|
|
Площадка с люком
|
0.55 м х 1.8 м
|
|
Нагрузка
|
250 кг
|
|
Высота установки площадки
|
от 0.25 м до 3.7 м
|
|
|
|
|
|
|
|
Обозначение
|
A,м
|
A1,м
|
L,м
|
B,м
|
B1,м
|
С,м
|
D min,м
|
D max,м
|
Масса, кг
|
Цена, руб
|
|
Обозначение
|
0,85
|
1,2
|
2
|
0,46
|
1
|
1,9
|
2,07
|
3,1
|
18
|
|
|
|

|
  |
|
Может использоваться как:
* миниподмости
* двухсекционная лестница
Нескользкая водоотталкивающая платформа 2х7 лестницы
Колеса на одной стороне миниподмоста для легкой транспортировки
|
|
Помосты "Балатон-12", "Балатон-6", "Балатон-6.1"
|
|
Помосты "Балатон-12", "Балатон-6", "Балатон-6.1" предназначены для производства монтажных,
ремонтных и отделочных работ, как снаружи, так и внутри строений и размещения рабочих и
материалов непосредственно в зоне работ. Помост "Балатон-6.1" предназначен для производства
работ на лестничных пролетах.
|
|
|
|
Технические характеристики
|
|
|
"Балатон-12"
|
"Балатон-6"
|
"Балатон-6.1"
|
|
1. Высота помоста, м
|
2,04
|
2,04
|
2,04
|
|
2. Высота рабочей площадки, м
|
0,4 - 2
|
0,4 - 2
|
0,4 - 2
|
|
3. Длина помоста , м
|
2,02
|
2,02
|
2,02
|
|
4. Ширина помоста, м
|
1,03
|
0,55
|
0,55
|
|
5. Масса помоста, м
|
55
|
42
|
47
|
|
6. Нормативная поверхностная нагрузка, кг/м2
|
200
|
200
|
200
|

|
Устройство и принцип работы

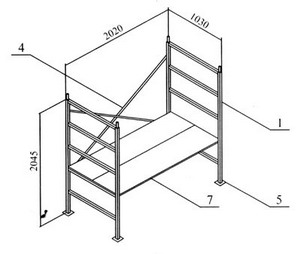

Помост (см. Приложение) представляет собой пространственную сборно-разборную
металлоконструкцию из плоских вертикальных несущих рам с лестницами (1,2),
имеющими 5 ступеней. Параллельные рамы соединяются между собой стяжкой
диагональной (4), которая крепится на штырях рам. Помост оборудован настилом
(7) (настилами). Рамы устанавливаются на металлические башмаки (5).
Рамы помостов "Балатон-6" и "Балатон-6.1" по верхним замкам с одной стороны
дополнительно соединяются связями ограждения (6). Помост "Балатон-6.1"
комплектуется опорами (3), которые соединяются с рамами посредством хомутов.
|
 |

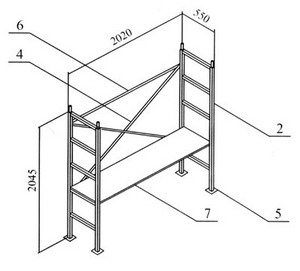

Рис. 1 Балатон 6
1. Рама 1,03 х 2,045 м;
2. рама 0,55 х 2,045 м;
3. опора 2,0 м;
4. стяжка диагональная 2,392 м;
5. башмак;
6. ограждение 2,05 м;
7. настил 0,48 х 2,02 м
|
|
Указания по эксплуатации
1. Помост сборно-разборный допускается в эксплуатацию только после окончания его монтажа,
но не ранее сдачи по акту лицу, назначенному для приемки главным инженером.
2. Плановые и периодические осмотры помоста следует производить не реже одного раза в месяц.
3. Указания по эксплуатации помоста.
|
|
Указание мер безопасности
1.Настилы помоста должны иметь ровную поверхность.
2. Помост устанавливать на твердую поверхность, обеспечивая горизонтальность настила.
3. Необходимо выполнять требования СНиП Ш-4-80 "Техника безопасности в строительстве".
4. Помост должен быть надежно заанкерен. Анкеровка помоста (крепление) производится к любой
поверхности, исключающей его перемещение при приложении к нему горизонтальной силы
не менее 50 кг.
5. Осмотр крепления опор производится ежедневно перед началом работы.
|
|
Гарантии изготовителя
1. Предприятие-изготовитель гарантирует соответствие помостов требованиям настоящих технических
условий при соблюдении потребителем условий эксплуатации, транспортирования и хранения.
2. Срок гарантии устанавливается 12 месяцев со дня поступления потребителю. В течение
гарантированного срока предприятие-изготовитель безвозмездно ремонтирует или заменяет
новыми все элементы помостов, пришедшие в негодность по его вине. Замена должна производиться
в течение месяца со дня получения уведомления.
|
|
Комплектность
|
1. Наименование
|
"Балатон-12"
|
"Балатон-6"
|
"Балатон-6.1"
|
|
2. Рама 2х1 м
|
2
|
|
|
|
3. Рама 2х0,55 м
|
|
2
|
1
|
|
4. Рама 2х0,55 м, со стойками
|
|
|
1
|
|
5. Стяжка диагон. (2392 мм)
|
1
|
1
|
1
|
|
6. Связь ограждения (2050 мм)
|
|
1
|
1
|
|
7. Настил (480х2020 мм)
|
2
|
1
|
1
|
|
8. Башмак
|
4
|
4
|
2
|
|
|
Прайс-лист
|
Наименование
|
Размер площадки, м
|
Нагрузка, кг
|
Вес, кг
|
Примечание
|
Цена, руб.
|
|
Помост «Балатон-12»
|
1х2
|
400
|
60
|
Н=0,42 м
|
|
|
Помост «Балатон-6»
|
0,55х2
|
200
|
41,8
|
Н=0,42 м
|
|
|
Помост «Балатон-6,1»
|
0,55х2
|
200
|
50,8
|
Н=0,42 м,
для лестниц
|
|
|
|
Подмости строительные ПСП
|
|
|
| Грузоподъемность, т |
0,3 – 1,0
|
| Общая высота, м |
1- 10
|
| Размер рабочей площадки, м |
от 0,6-1,2 до 2,0-2,5
|
|
| |
|
Монтажные площадки ПМ-600 и ПМ-800
|
 |
|
|
ПМ-800
|
ПМ-600
|
|
Грузоподъемность, кг
|
120
|
120
|
|
Высота, мм
|
800
|
600
|
|
Размер рабочей площадки, мм
|
800х400
|
800х400
|
|
Масса, кг
|
7,1
|
6,3
|
|
| Площадка телескопическая монтажная ПМТ-1300 с регулируемой высотой |
 |
| Грузоподъемность, кг |
120 |
| Высота, мм |
800-1300 |
| Размер рабочей площадки, мм |
1000х450 |
| Масса, кг |
8,5 |
|
| Площадка монтажная большегрузная ПМБ-900 (подмости каменщика) |
 |
| Грузоподъемность, кг |
500 |
| Высота, мм |
900 |
| Размер рабочей площадки, мм |
750х2000 |
| Масса, кг |
33 |
|
| |
|
|
|
